Fachliches zur Technik der neuen Alps
ALP 4.0 MY 2024 Heckumbau
- ALP4.0-Frank
-
Autor
- Offline
- Neues Mitglied
-
29 März 2024 19:58 - 29 März 2024 20:39 #1
von ALP4.0-Frank
Gruß aus der Eifel
Frank
ALP 4.0 MY 2024 Heckumbau wurde erstellt von ALP4.0-Frank

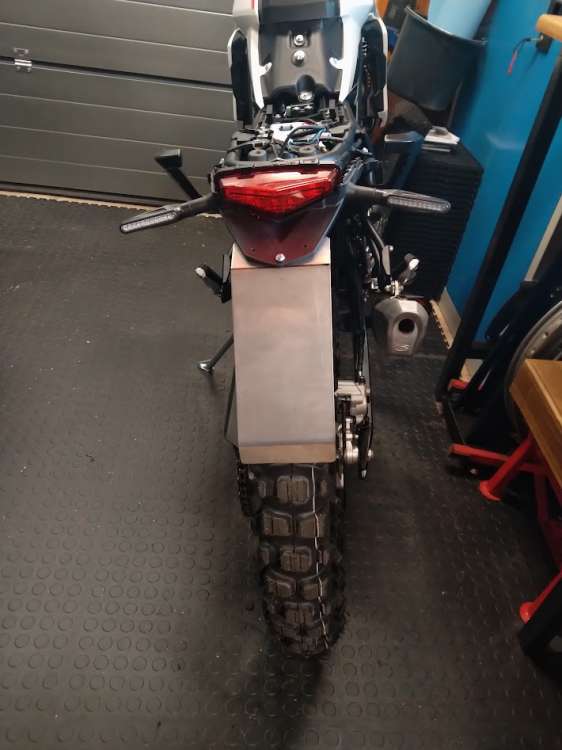

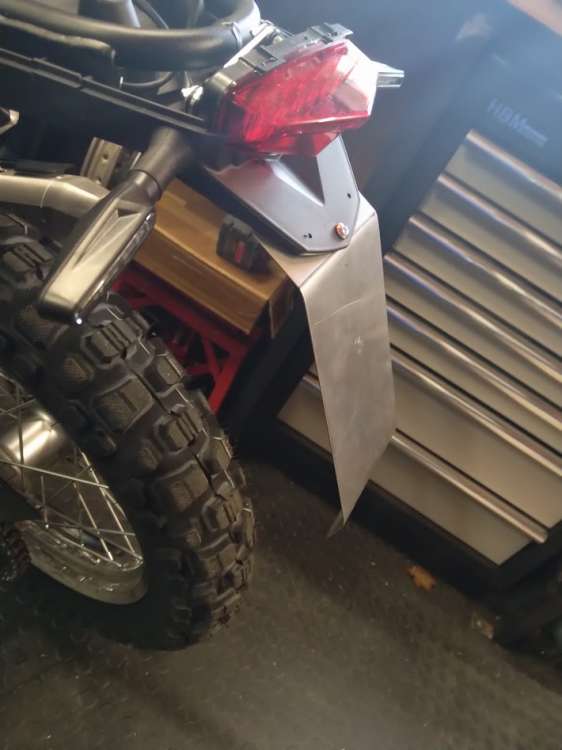

Da der org. Kennzeichen-Halter zu weit unten sitzt, habe ich mir einen anderen gebaut.
Dieser besteht im Grunde nur aus einem 1 mm Edelstahlblech ca. 100 mm x 300 mm welchen ich an den vorhandenen Schnabel unter dem Rücklicht geschraubt habe. Den Blechstreifen habe ich 2 x abgekantet im Schraubstock, sodass der Winkel vom Kennzeichen nachher 30 Grad hat und der Rückstrahler senkrecht steht. Die Blinker habe ich seitlich mit in das Unterteil vom Heck verschraubt, nachdem ich 11 mm große Löcher rein gebohrt habe.
Die org. Kennzeichenbeleuchtung kann man so aber nicht montieren, aber ich besorge mir eine andere und schraube sie dann noch an den Halter ran. Jetzt könnte man den auch noch Schwarz lackieren und es würde bei einer Kontrolle bestimmt nicht auffallen...
Ich hänge einmal einige Bilder dran. Die Blinker hängen jetzt leicht nach unten, aber wenn ich an meine X-Trainer denke und wie die da hingen, denke ich es ist ok so.
Dieser besteht im Grunde nur aus einem 1 mm Edelstahlblech ca. 100 mm x 300 mm welchen ich an den vorhandenen Schnabel unter dem Rücklicht geschraubt habe. Den Blechstreifen habe ich 2 x abgekantet im Schraubstock, sodass der Winkel vom Kennzeichen nachher 30 Grad hat und der Rückstrahler senkrecht steht. Die Blinker habe ich seitlich mit in das Unterteil vom Heck verschraubt, nachdem ich 11 mm große Löcher rein gebohrt habe.
Die org. Kennzeichenbeleuchtung kann man so aber nicht montieren, aber ich besorge mir eine andere und schraube sie dann noch an den Halter ran. Jetzt könnte man den auch noch Schwarz lackieren und es würde bei einer Kontrolle bestimmt nicht auffallen...
Ich hänge einmal einige Bilder dran. Die Blinker hängen jetzt leicht nach unten, aber wenn ich an meine X-Trainer denke und wie die da hingen, denke ich es ist ok so.
Gruß aus der Eifel
Frank
Anhänge:
Letzte Änderung: 29 März 2024 20:39 von admin. Begründung: Habe nur das obere Bild gedreht
Bitte Anmelden um der Konversation beizutreten.
- admin
-
- Offline
- Administrator
-
- Alp 200 TT
30 März 2024 13:20 #2
von admin

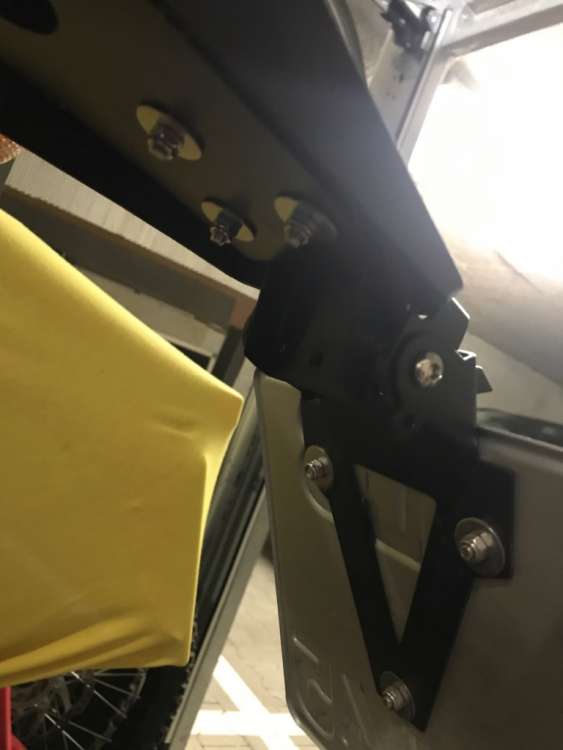

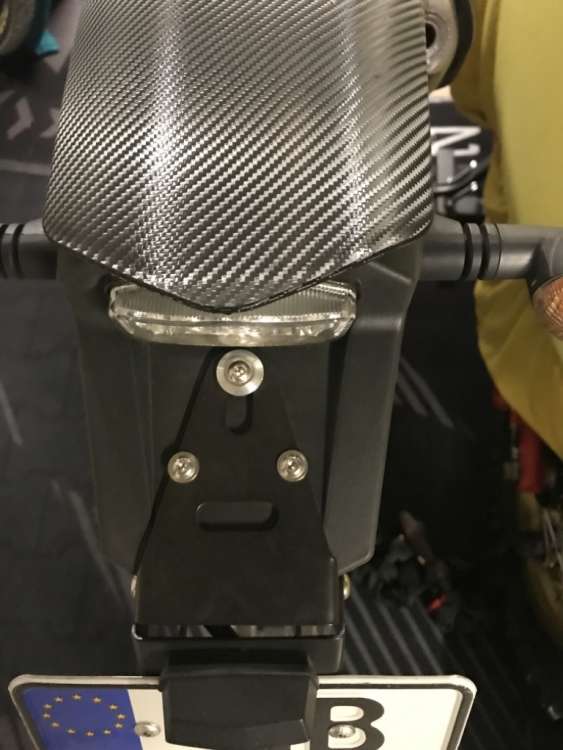

Ein Foto von deinem einsatzbereiten Heckumbau habe ich hier mal dazu gestellt...
BetaBikes are beta Bikes...
admin antwortete auf ALP 4.0 MY 2024 Heckumbau
Ein Foto von deinem einsatzbereiten Heckumbau habe ich hier mal dazu gestellt...
BetaBikes are beta Bikes...
- Luse
-
- Offline
- Elite Mitglied
-
- Tompom
-
- Offline
- Premium Mitglied
-
30 März 2024 15:17 #4
von Tompom
Tompom antwortete auf ALP 4.0 MY 2024 Heckumbau

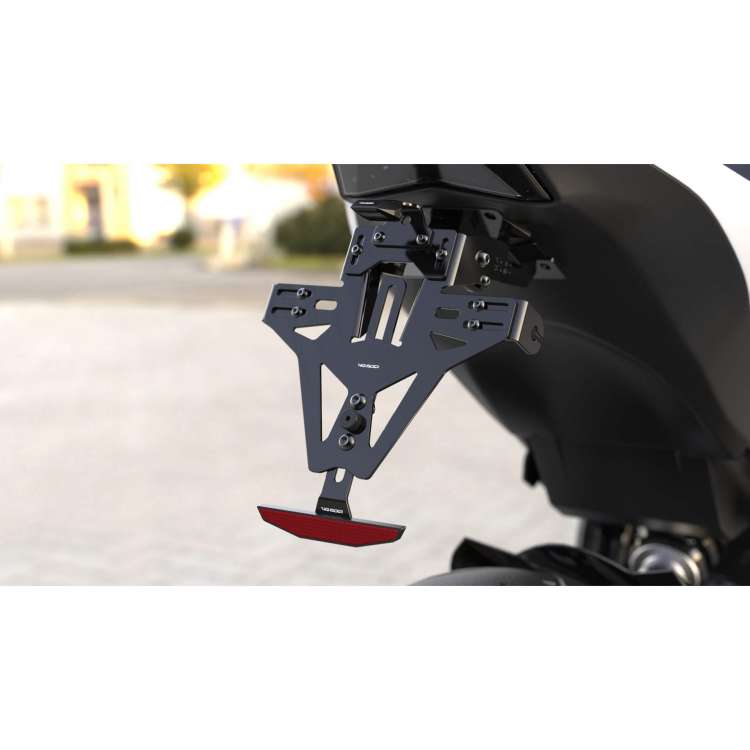

Mein Plan für das Heck. Montage eines Highsider Kennzeichenhalter Pro Version 2 ( Version bezeichnet die unterschiedlichen Montageplatten. Inklusive sind Kennzeichenbeleuchtung und Reflektor beide mit E- Nummer
und somit zugelassen.

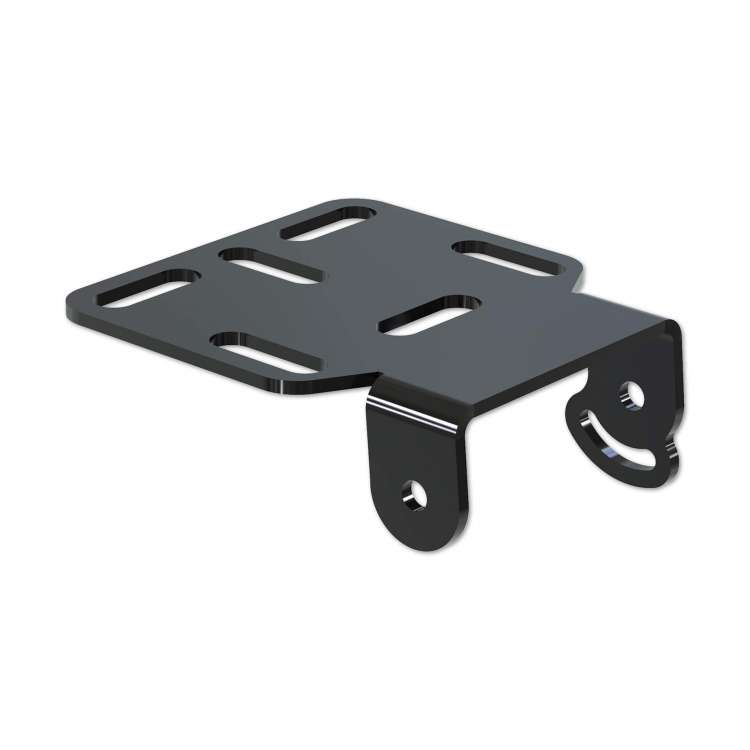

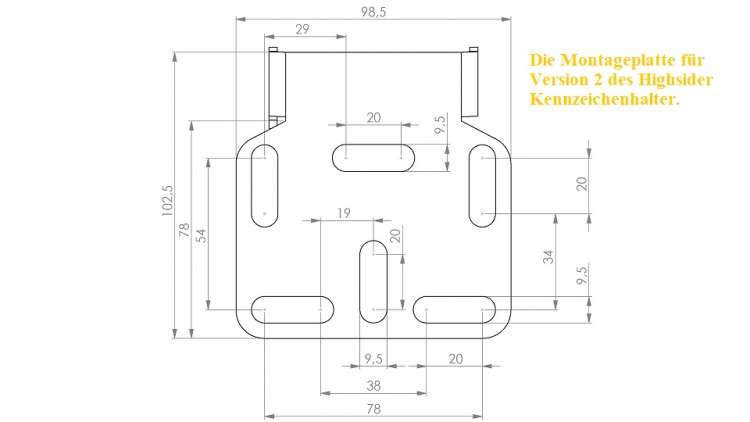

Die Montageplatte

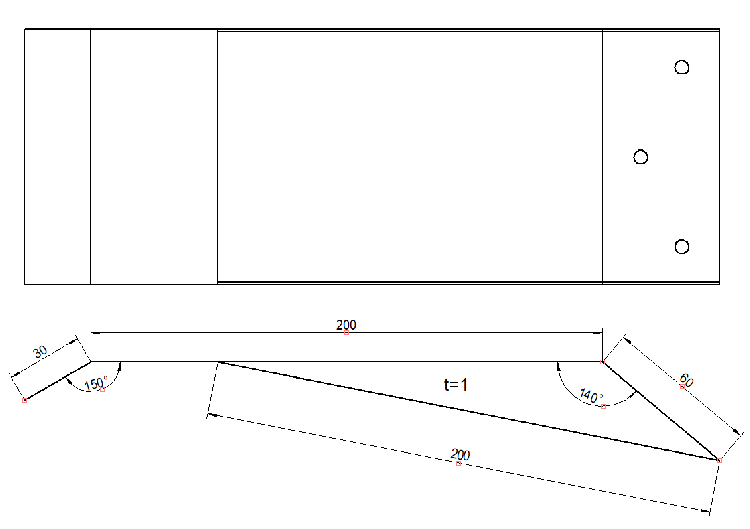

Zeichnung mit Maßen

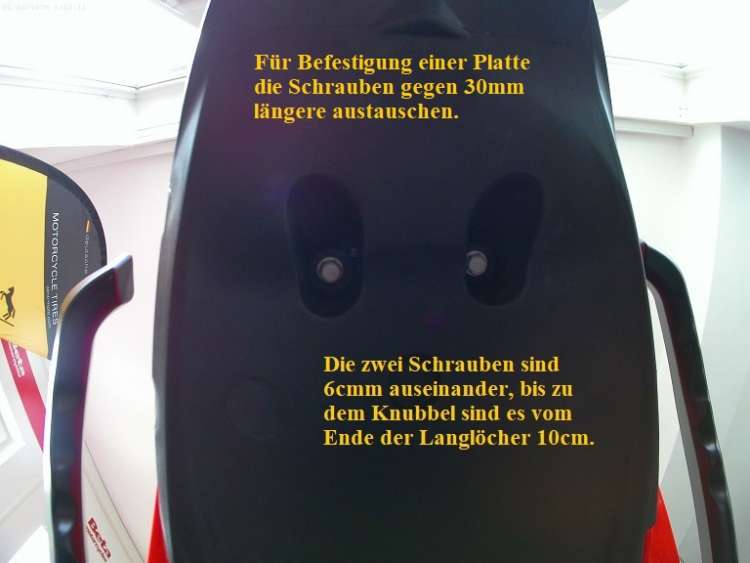

Die Befestigungspunkte von unten und die Gegenseite von oben

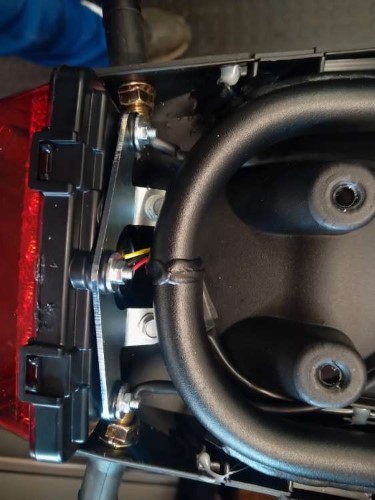

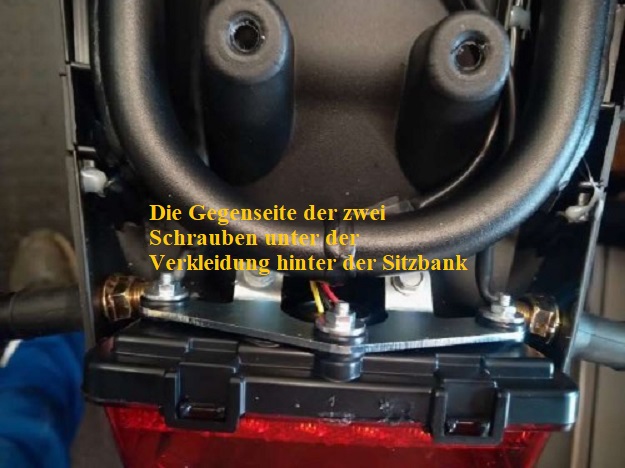

Die Gegenseite befindet sich unter der Verkleidung hinter der Sitzbank.
und somit zugelassen.
Die Montageplatte
Zeichnung mit Maßen
Die Befestigungspunkte von unten und die Gegenseite von oben
Die Gegenseite befindet sich unter der Verkleidung hinter der Sitzbank.
- Tompom
-
- Offline
- Premium Mitglied
-
30 März 2024 15:21 #5
von Tompom
Tompom antwortete auf ALP 4.0 MY 2024 Heckumbau
Oder doch lieber diese Lösung

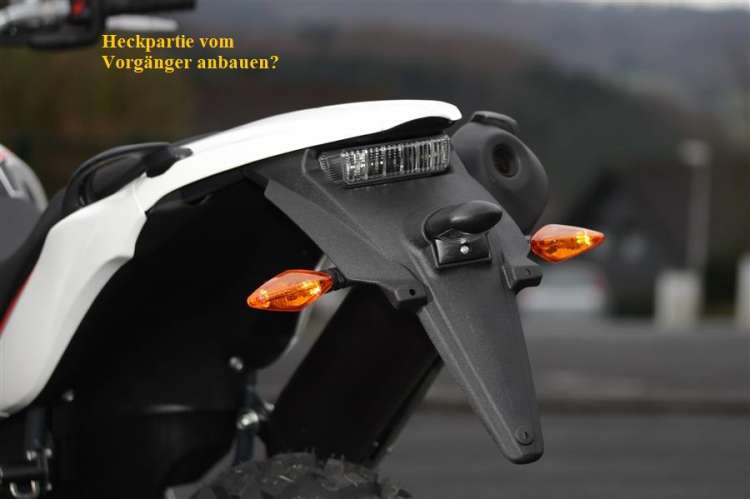

Heckteil vom Vorgänger oder warten bis Beta eine Alternative anbietet. Das Kabel mit dem Stecker haben Sie ja schon
mit rein gelegt
Heckteil vom Vorgänger oder warten bis Beta eine Alternative anbietet. Das Kabel mit dem Stecker haben Sie ja schon
mit rein gelegt
- Betahorscht
-
.png)
- Offline
- Junior Mitglied
-
- RG500,TDR250,2xDT200,4xMTX200,GASGAS SM700,TZR80,XT350,2xRGV250,GS1200,R310,Transalp,CBR400,CBR250RR
- ALP4.0-Frank
-
Autor
- Offline
- Neues Mitglied
-
01 Apr. 2024 10:01 #7
von ALP4.0-Frank
Ich werde da Morgen auf der Arbeit 2 Knotenbleche einschweißen dann sollte es stabil genug sein.
Zudem werde ich mir auch noch einen 2. Halter aus 2 mm Aluminium bauen, welchen ich schwarz Kunststoff beschichten lasse.
Gruß aus der Eifel
Frank
ALP4.0-Frank antwortete auf ALP 4.0 MY 2024 Heckumbau
Luse schrieb: Das sieht prima aus aber muss man das nicht irgendwie aussteifen, nicht dass das in den Reifen flattert.
Sicke reindengeln oder von hinten einen Flachstahl dranschweissen.....
Ich werde da Morgen auf der Arbeit 2 Knotenbleche einschweißen dann sollte es stabil genug sein.
Zudem werde ich mir auch noch einen 2. Halter aus 2 mm Aluminium bauen, welchen ich schwarz Kunststoff beschichten lasse.
Gruß aus der Eifel
Frank
- rumag
-
- Offline
- Junior Mitglied
-
- rumag
-
- Offline
- Junior Mitglied
-
01 Apr. 2024 12:14 #9
von rumag
rumag antwortete auf ALP 4.0 MY 2024 Heckumbau
