Alp 4.0 springt nicht an

Kupplungsschalter brücken, Seitenständer Schalter mit Admins Brückenstecker außer Funktion setzen. Kontakte von Anlasserknopf und Killoff prüften (ich hab nicht mehr all deine Prüfungen im Kopf). Dann würde ich als nächstes auf Starterrelais tippen.

Du kannst natürlich auch vor dem Tausch erst noch prüfen/messen, ob überhaupt Spannung am Relais anliegt - natürlich im Moment des Startens. Wenn am Eingang (Steuerstromstromkreis) Saft anliegt, das gleiche am Ausgang (Laststromkreis) machen.


Eingang keine Spannung -> andere Ursache, siehe oben
Eingang Spannung aber nicht am Ausgang -> Relais kaputt
Eingang und Ausgang Spannung -> Fehler auf dem Weg zum Anlasser oder Anlasser selbst

Wäre doch gelacht...

Ist bestimmt das Relais, war bei mir genauso.
Deshalb hätte ich dann auch mal geschoben, ehe ich 1h warte. Dann weiß man jedenfalls, das der Fehler in dem Bereich liegt.

Hallo Halpgas, Admin und alle mit Interesse an dieser Diskussion zu meinem Starproblem,

ein Hoffnungsschimmer am Horizont:

Nachdem ich heute den kleinen grauen Schalter an der Kupplungsarmatur und mit Hilfe der kleinen Kabelbrücke von Betabikes Extendet Parts auch den Schalter vom Seitenständer überbrückt habe, habe ich die Alp 15 km warmgefahren. Anschließend wieder vor dem heimischen Gartentor: aus, an, aus, an, aus, an, aus. Kleine Pause. An, aus, an, aus.

Startvorgang jetzt ohne Probleme. Puhhhh.

Ich werde vor der Abreise nach Frankreich natürlich noch mehr Tests machen. Wenn alles gut geht, hört Ihr erst nach meiner Frankreichreise wieder von mir.

Danke für die kompetente Unterstützung!

Gruß
Harm

Liebe Alp-inisten,

letzter Stand: Startprobleme traten trotz gebrückter Schalter (siehe oben) doch wieder auf. Verzweifelt sah ich meine Frankreichreise den Bach runter gehen und habe mich entschlossen den freundlichen Betahändler einzuschalten. Der fand heute morgen einen der Kabelanschlüsse am Starterrelais (es handelte sich um einen Schalstromanschluss, der Laststrom zum Anlassermotor war in Ordnung) locker und angeschmurgelt. Als er ihn wieder festgesteckt hatte, startete die Alp sofort.
Er hat das im Rahmen der Gewährleistung gemacht. Hoffentlich war es das jetzt.
Ich finde allerdings schon, daß auch bei einem kostengünstigen Motorrad wie der Alp die Stecker bei der Montage sachgerecht verbaut sein sollten. Die Japaner können das ja auch bei günstigen Madchinen sehr zuverlässig erledigen.

Grüße aus dem Norden
Harm

Also doch das Relais, nur nicht selbst, sondern ein Anschluss.
Hauptsache die Ursache ist gefunden und deiner Tour steht nix mehr im Wege.

Hallo Harm,

Wie ich Deinen Beitrag gelesen habe hat sich das Problem wohl schon gelöst, dennoch hat’s mich danach interessiert wie die Schaltung funktioniert. Ich bin kein Elektriker also Fehler nicht ausgeschlossen, auch bin ich kein Technischer Zeichner sondern Halter.

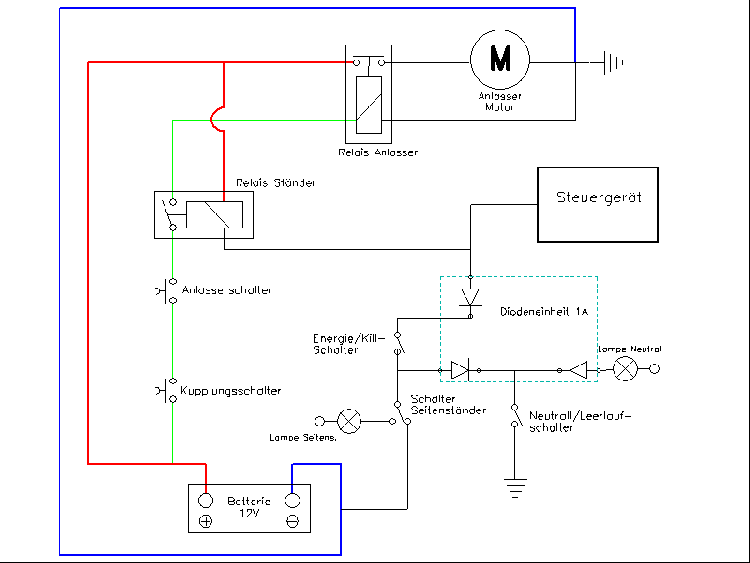

Bei der Zeichnung handelt es sich also um eine Skizze und die Farben haben nichts mit der Wirklichkeit zu tun.

Kupplungsschalter, Anlasser Schalter und das Relais (Seitenständer) sind einfach hintereinander geschaltet und bestrom letztlich das Relais für den Anlasser.

Das Hilfs Relais (Seitenständer) kann nur anziehen wenn es Masse über den Energie Schalter und den Schalter für den Seitenständer (und) oder Neutral/ Leerlauf erhält. Über diese Schalter bezieht auch das Steuergerät die Masse.

So kann man mit dem Seitenständer bei eingelegtem Gang den Motor abstellen oder aber das Moped auf dem Seitenständer ohne Gang laufen lassen.

Übrigens, Harm finde ich das ziemlich gut, dass Du den Reiter angelogen hast .
