Starter ohne Funktion

Hallo Leute ich Brauch Mal euer Schwarmwissen.

Ich habe eine,
Beta 250 Racing Modell 2020 30 BH
Starter startet nicht.
Batterie hat 13.4 Volt ist noch die originale.
Massepunkt am Rahmen geprüft und abgeschliffen.
Neues Starterrelais verbaut weil auch kein klicken zu hören ist.
An allen Kabeln des Relaissteckers liegen 13.4 Volt an.
Wenn ich am Relai überbrücke startet die Diva sofort.
Kabel vom Starterrelais zum Anlasser geprüft, hat auch vollen Durchgang.
Starterschalter auf Durchgang geprüft ist OK.
Am Starterschalter liegen ca. 8 Volt an.

Hat da einer noch einen Rat?

Danke und Gruß
Ted

2020 - noch Garantie? Ab zum Händler

Ich verstehe dich so, das der Anlasser beim Knopfdruck nichts macht, richtig?

Stromlaufplan aus dem Handbuch nehmen und Problem einkreisen ...
Schauen welche Schalter etc. beteiligt sind und welche Signale dort ankommen - oder halt auch nicht.
Wenn beim überbrücken des Starterrelais der Anlasser dreht ist der Lastkreis schon mal ok

Wenn du 8 Volt am Schalter misst, ist das vermutlich eine Phantomspannung, das Multimeter misst dann "irgendwelche" Einstreuungen. Nimm eine kleine 12V Prüflampe, die leuchtet "zuverlässiger" bei so einer "geht / geht nicht" Fehlersuche.

Hallo Ulf,

ja Garantie wäre schön hat aber soweit ich weiss nur 6 Monate Garantie bei Wettbewerbsmoped und das ist im Vergleich zur Kürbistruppe 10 Mal so viel.

Moin,

also wenn an allen Anschlüssen vom Relais die Bordspannung liegt ist das erstmal okay.
Bei Druck des Starterknopfes sollte aber ein Punkt auf Masse runter gezogen werden.
Wenn das nicht der Fall ist, dann mal im Bereich Starterknopf und Kabelbaum Starterknopf suchen.
Das am Startschalter nur 8V anliegen ist schon mal komisch. Eigentlich an einem Pol Bordspannung und am anderen 0V.

Gruß
Jens

Fehler gefunden

Und, was war´s...?

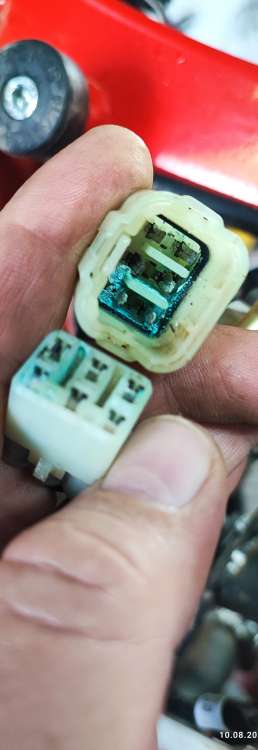

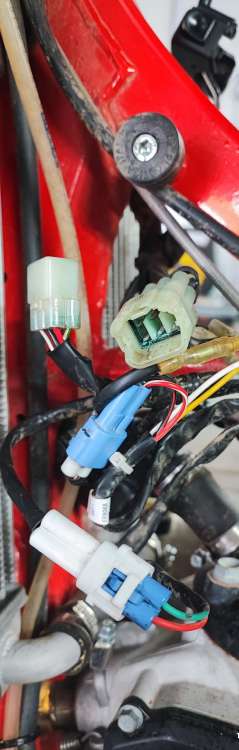

Der Stecker im Rahmendreieck unter dem Tank.
Ich hatte versucht Zwei Bilder hochzuladen,
hat leider nicht geklappt.
Kontakte mit einem Mini Schraubenzieher gereinigt und dem Stecker eine Fettfüllung verpasst.


Jetzt funzt alles wieder.

Bilder
