Kickstartereinbau

Moin,
ich gehe mal davon aus das aus der Welle Öl austritt,

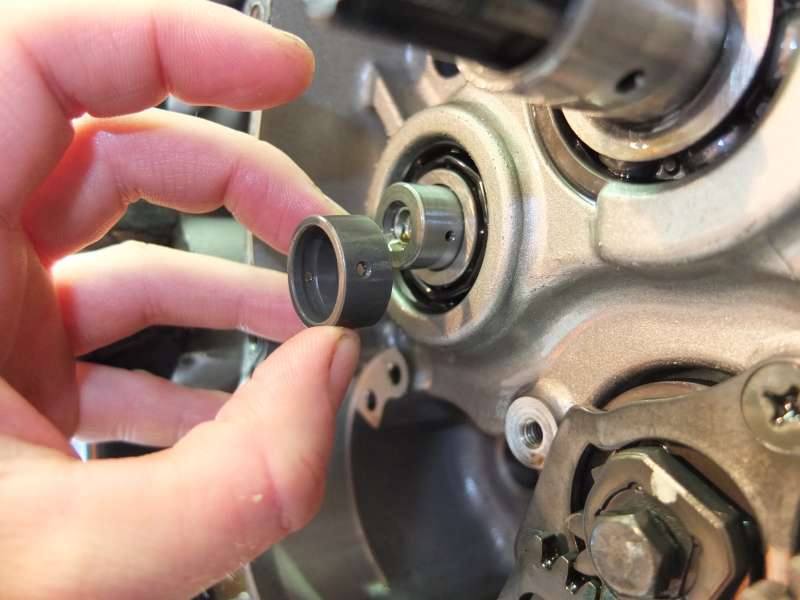

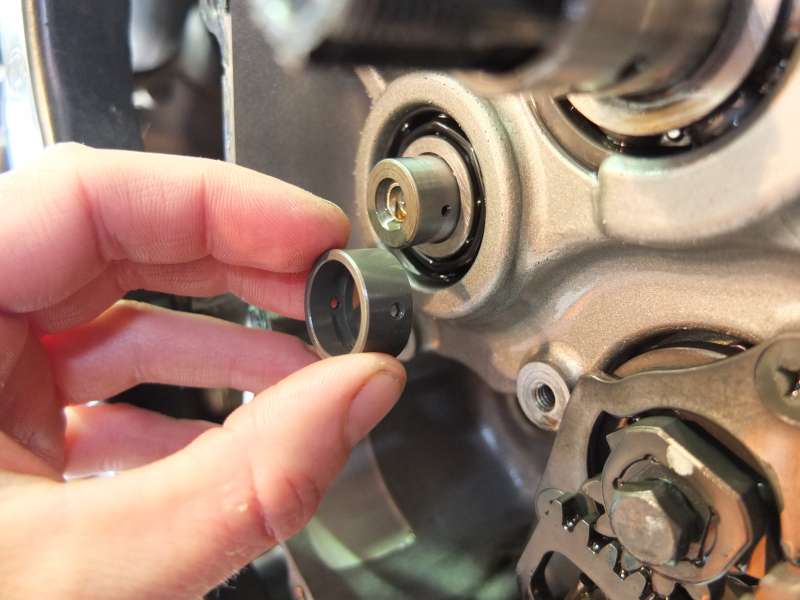

wenn ich die Hülse innen betrachte hat diese eine Nut,
über diese Nut verteilt sich das Öl auf die Welle außen und das
überschüssige Öl wird über die beiden Bohrungen austreten.
Also Bohrungen auf einer Linie.

Wer eine andere Erklärung hat, sag es bitte, ich lerne gern dazu.

Grüße Hanni

Ja, es spricht so einiges dafür, das die Bohrungen auf einer Linie liegen sollen. In der schlechten Kopie des englischen Ersatzteilkataloges, die dem Set beigelegt war, sieht es jedoch so aus, als wenn die Hülse andersrum reinkommt, also mit den Bohrungen nicht auf einer Linie. Daher die Verunsicherung...

Aus meiner Sicht macht nur "auf Linie" Sinn.

Bohrung auf linie. 180° versetzt falls sich die Welle nicht dauerhaft dreht. Das oel wird durch die innere Bohrung in die nut gedrückt bzw läuft um die Welle ringsrum zu schmieren.anders würde das oel nicht ohne sehr grossen Druck nicht in die nut kommen, im kaltem zähen Zustand des oelen erst recht nicht. Alles andere macht doch keinen Sinn

Jetzt muss ich mich mal melden und bring einen anderen Gedanken auf...

Eins vorneweg: Ich habe, wenn überhaupt, schon ewig nicht mehr den Mechanismus eines Kickstarters in der Hand gehabt, aber...

• Ich gehe davon aus, dass die beiden Teile sich gegeneinander drehen,
• und die sich berührenden Flächen geschmiert werden sollen.
• Gehe weiterhin davon aus, dass aus der Bohrung der Welle Öl zur Schmierung austritt und
• dass überschüssiges Öl aus den Bohrungen in der Hülse austreten soll.
• Wenn die Teile "auf Linie" montiert würden, würde der innere, dem Gehäuse nahe Bereich (der mit der Nut) geschmiert.
• Der äußere Bereich bekäme aber kein Öl ab und würde trocken laufen, weil das Öl ja sofort aus den Bohrungen der Hülse abgeführt würde.


• ---> Das ist nicht gewollt! Ich würde die Bohrungen versetzt montieren.

Was sagt ihr nun?

Stellen wir vorab die Frage: was läuft worauf?

1. Alles läuft frei aufeinander (Hülse auf Welle, Zahnrad auf Hülse)
2. Hülse gemeinsam Zahnrad auf Welle, Hülse nicht in Welle
3. Zahnrad auf Hülse, Hülse nicht auf Welle
4. Nichts läuft aufeinander, alles fest


1. wird der Fall sein, davon gehe ich aus.
Hülse mit Nut und Bohrungen auf Linie mit Bohrungen auf der Welle:
Öl tritt aus Welle aus, verteilt sich vorab in der Nut der Hülse und tritt durch die Bohrungen der Hülse aus zum Zahnrad. Hier kann das Öl nur mit Widerstand im Spalt Zahnrad/Hülse weiter. Jetzt baut sich Druck auf und staut das Öl zurück. Dadurch verteilt sich das Öl jeweils in den Stalten von Welle/Hülse und Hülse/Zahnrad.

Wenn nicht auf Linie, dann kommt am Stalt Hülse/Zahnrad einfach weniger an.

admin schrieb:

Der äußere Bereich bekäme aber kein Öl ab, weil das Öl ja sofort aus den Bohrungen der Hülse abgeführt würde, und würde trocken laufen.

---> Das ist nicht gewollt! Ich würde die Bohrungen versetzt montieren.

Die Bohrungen in der Hülse sind ja durch das Zahnrad verdeckt. Insofern würde der äußere Bereich schon noch Öl abbekommen.

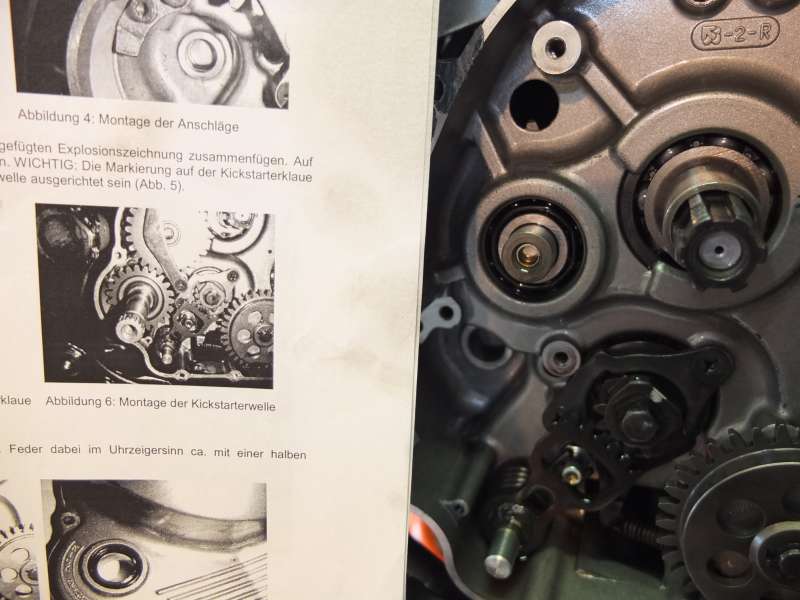

Inzwischen habe ich noch mit zwei Motorradmechanikern und zwei BETA-Händlern telefoniert und die Tendenz geht in Richtung Bohrungen/Nut auf einer Linie - also entgegen der Lage, die auf der Explosionszeichnung angegeben ist.

Von Fennek gab es noch die Info, das die Hülse des Kickersets offenbar geändert wurde. Die Hülse gab es auch komplett ohne Nut und ohne Bohrungen. Das ist auch hier decker4u.de/alben/einbau-kickstarter-in-se/ gut zu erkennen (2. Foto). Stellt sich nur die Frage, warum die Hülse geändert wurde. Wohl weil die Schmierung nicht gereicht hat...

Wenn jemand guten Kontakt zu jemanden von Suzuki hat - immer her mit den Kontaktdaten, vllt. lässt sich so ja was klären.

Grüße, Theresa
