Drehmomente Sammelthread
- Steven
-
Autor
- Offline
- Premium Mitglied
-
- Beta Alp 4.0, Moto Guzzi V7 Stone
09 Apr. 2013 10:33 - 09 Apr. 2013 10:35 #1
von Steven
Drehmomente Sammelthread wurde erstellt von Steven
Hallo Liebe Beta-Gemeinde,
da ich immer gern auch selbst Hand anlege benötigt man natürlich früher oder später verschiedenste Drehmomente.
Leider sind in der Bedienungsanweisung der Alp 4.0 keine Angaben zu den wichtigsten Drehmomente vermerkt.
Meine Idee ist deshalb hier einen Sammelthread zu eröffnen wo wir zusammen Drehmomente zusammentragen können

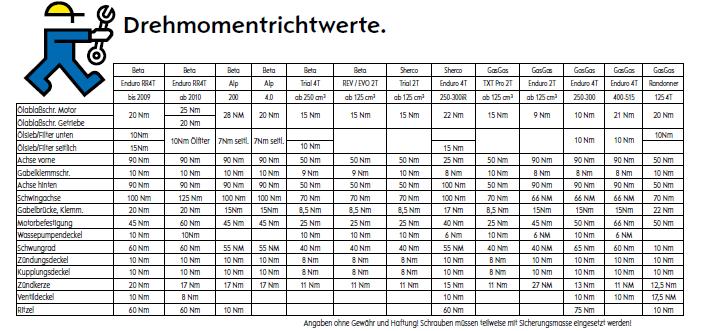

Als Grundlage dient für mich schon mal eine Tabelle aus dem Katalog von 2012 von "Schroth Motorräder" (Seiter 13 oder siehe Anhang).
Vielleicht gibt es ja auch jemanden (Händler?) die ein Werkstatthandbuch besitzen.
Natürlich kann man für konventionelle Schrauben auch "normale" Drehmomenttabellen verwenden. Aber es gibt ja immer mal hier und da ein paar Sonderfälle
Folgenden Drehmomente benötige ich zurzeit wegen Wechsel der Gabelfedern:
- Verschlussdeckel Gabel
- Bremssattel an Gabel
Kann mir da jemand helfen?
Gruß
Steven
da ich immer gern auch selbst Hand anlege benötigt man natürlich früher oder später verschiedenste Drehmomente.
Leider sind in der Bedienungsanweisung der Alp 4.0 keine Angaben zu den wichtigsten Drehmomente vermerkt.
Meine Idee ist deshalb hier einen Sammelthread zu eröffnen wo wir zusammen Drehmomente zusammentragen können
Als Grundlage dient für mich schon mal eine Tabelle aus dem Katalog von 2012 von "Schroth Motorräder" (Seiter 13 oder siehe Anhang).
Vielleicht gibt es ja auch jemanden (Händler?) die ein Werkstatthandbuch besitzen.
Natürlich kann man für konventionelle Schrauben auch "normale" Drehmomenttabellen verwenden. Aber es gibt ja immer mal hier und da ein paar Sonderfälle
Folgenden Drehmomente benötige ich zurzeit wegen Wechsel der Gabelfedern:
- Verschlussdeckel Gabel
- Bremssattel an Gabel
Kann mir da jemand helfen?
Gruß
Steven
Anhänge:
Letzte Änderung: 09 Apr. 2013 10:35 von Steven.
Bitte Anmelden um der Konversation beizutreten.
- admin
-
- Offline
- Administrator
-
- Alp 200 TT
09 Apr. 2013 13:45 #2
von admin
Werkstatthandbücher gibt es auch bei uns im Service. Dort stehen alle Drehmomente drin.
BetaBikes are beta Bikes...
admin antwortete auf Drehmomente Sammelthread
Werkstatthandbücher gibt es auch bei uns im Service. Dort stehen alle Drehmomente drin. BetaBikes are beta Bikes...
Bitte Anmelden um der Konversation beizutreten.
- Steven
-
Autor
- Offline
- Premium Mitglied
-
- Beta Alp 4.0, Moto Guzzi V7 Stone
09 Apr. 2013 14:04 - 09 Apr. 2013 14:05 #3
von Steven
Steven antwortete auf Drehmomente Sammelthread
Hey,
klar den Verweis auf die Werkstatthandbücher hab ich natürlich vergessen :whistle:
Leider gibt es für die Alp 4.0 noch kein WHB und im verfügbaren WHB für die Alp 125/200 sind nur Drehmomente für den Motor aufgelistet (Seite 43).
Trotzdem eine super Sache das mit den kostenlosen WHB's für Mitglieder.
Großes Lob
Gruß
Steven
klar den Verweis auf die Werkstatthandbücher hab ich natürlich vergessen :whistle:
Leider gibt es für die Alp 4.0 noch kein WHB und im verfügbaren WHB für die Alp 125/200 sind nur Drehmomente für den Motor aufgelistet (Seite 43).
Trotzdem eine super Sache das mit den kostenlosen WHB's für Mitglieder.
Großes Lob
Gruß
Steven
Letzte Änderung: 09 Apr. 2013 14:05 von Steven.
Bitte Anmelden um der Konversation beizutreten.
- Schmerzkeks
-
- Offline
- Neues Mitglied
-
- admin
-
- Offline
- Administrator
-
- Alp 200 TT
09 Apr. 2013 15:46 #5
von admin
Achsenwerte passen sicherlich.
BetaBikes are beta Bikes...
admin antwortete auf Drehmomente Sammelthread
Achsenwerte passen sicherlich. BetaBikes are beta Bikes...
Bitte Anmelden um der Konversation beizutreten.
- Steven
-
Autor
- Offline
- Premium Mitglied
-
- Beta Alp 4.0, Moto Guzzi V7 Stone
20 Juni 2013 20:32 #6
von Steven
Steven antwortete auf Drehmomente Sammelthread
Heute ist mir bei einen der beiden Achsklemmschraube die Schraube in der Hälfte gebrochen
Hab die ungefettet mit den Anziehmoment von 10Nm laut der Tabelle von Schroth-Motorräder angezogen. Im Handbuch gibt es ja keine Angabe dazu. Auch im Werkstatthandbuch der Alp 200 (Alp 4.0 noch nicht online) sind nur Drehmomente zum Motor zu finden.
Sind 10 Nm für die M6x25 Schraube zuviel?
Die andere Schraube sieht auch schon leicht deformiert aus. Das zweite Gewinde im Holm sieht aber noch ok aus.
Wie kriege ich den ca. 15 mmm Gewinderest da am besten wieder raus?
Klassische Methode wäre Anbohren und mit einem Gewindeausdreher den Rest entfernen. Gibt es was leichteres?
Also entweder ist mein Drehmomentschlüssel nicht zu gebrauchen (war um ehrlich zu sein nicht so teuer ) oder die Schrauben sind einfach Mist. Konnte ich letztens auch schon an der Zylinderschraube des Umlenkhebels feststellen. Die ist so weich das sich der Sechskant im Schraubenkopf durchgedreht hat.
Gruß
Steven
Hab die ungefettet mit den Anziehmoment von 10Nm laut der Tabelle von Schroth-Motorräder angezogen. Im Handbuch gibt es ja keine Angabe dazu. Auch im Werkstatthandbuch der Alp 200 (Alp 4.0 noch nicht online) sind nur Drehmomente zum Motor zu finden.
Sind 10 Nm für die M6x25 Schraube zuviel?
Die andere Schraube sieht auch schon leicht deformiert aus. Das zweite Gewinde im Holm sieht aber noch ok aus.
Wie kriege ich den ca. 15 mmm Gewinderest da am besten wieder raus?
Klassische Methode wäre Anbohren und mit einem Gewindeausdreher den Rest entfernen. Gibt es was leichteres?
Also entweder ist mein Drehmomentschlüssel nicht zu gebrauchen (war um ehrlich zu sein nicht so teuer
) oder die Schrauben sind einfach Mist. Konnte ich letztens auch schon an der Zylinderschraube des Umlenkhebels feststellen. Die ist so weich das sich der Sechskant im Schraubenkopf durchgedreht hat.Gruß
Steven
Bitte Anmelden um der Konversation beizutreten.
- admin
-
- Offline
- Administrator
-
- Alp 200 TT
20 Juni 2013 20:58 #7
von admin
Die klassische Methode ist die sicherste, wenn du einen gescheiten Bohrer und einen guten Ausdreher hast.
Günstigen Drehmomentschlüsseln traue ich nicht, teure habe ich keine. Mit gutem Gefühl in der Hand (nach fest kommt ab) hat´s bis jetzt immer ganz gut geklappt.
BetaBikes are beta Bikes...
admin antwortete auf Drehmomente Sammelthread
Steven schrieb: Klassische Methode wäre Anbohren und mit einem Gewindeausdreher den Rest entfernen. Gibt es was leichteres?...
Die klassische Methode ist die sicherste, wenn du einen gescheiten Bohrer und einen guten Ausdreher hast.Günstigen Drehmomentschlüsseln traue ich nicht, teure habe ich keine. Mit gutem Gefühl in der Hand (nach fest kommt ab) hat´s bis jetzt immer ganz gut geklappt.
BetaBikes are beta Bikes...
Bitte Anmelden um der Konversation beizutreten.
- halpgas
-
- Offline
- BetaBikes.de-Team
-
21 Juni 2013 14:50 #8
von halpgas
Was ist schon ein Tag ohne BetaBikes?
halpgas antwortete auf Drehmomente Sammelthread
Ne, brechen sollte die Schraube da noch nicht
Ausbohren und Linksdreher...
Ausbohren und Linksdreher...
Was ist schon ein Tag ohne BetaBikes?
Bitte Anmelden um der Konversation beizutreten.
- Steven
-
Autor
- Offline
- Premium Mitglied
-
- Beta Alp 4.0, Moto Guzzi V7 Stone
21 Juni 2013 17:32 - 21 Juni 2013 17:33 #9
von Steven
Steven antwortete auf Drehmomente Sammelthread
Danke für eure Tipps.
Ich tippe mal als Ursache auf einer Überbeanspruchung der Schraube durch diverse Stürze im Endurotraining
Wenn auf die Klemmfaust Scherkräfte wirken übertragen diese sich ja auch auf die Schrauben. An der Achsklemmung auch leichte Kratzer zu sehen.
Ich werde versuche die Sache jedoch einen Fachmann zu überlassen.
Natürlich muss mir das wieder ein paar Tage vor dem Urlaub mit der Alp 4.0 passieren
Gruß
Steven
Ich tippe mal als Ursache auf einer Überbeanspruchung der Schraube durch diverse Stürze im Endurotraining
Wenn auf die Klemmfaust Scherkräfte wirken übertragen diese sich ja auch auf die Schrauben. An der Achsklemmung auch leichte Kratzer zu sehen.
Ich werde versuche die Sache jedoch einen Fachmann zu überlassen.
Natürlich muss mir das wieder ein paar Tage vor dem Urlaub mit der Alp 4.0 passieren
Gruß
Steven
Letzte Änderung: 21 Juni 2013 17:33 von Steven.
