Ritzel vorne

Feldweg-Streuner schrieb: So so, dann haben die meisten Japaner das wohl noch nicht verstanden.

Welchen Beweggrund es für diese Auslegung gab, kann letztendlich nur der Konstrukteur sagen. Da aber Kosten bei einer Entwicklung immer eine Rolle spielen, ist ein Gewinde ohne eine wirkliche Aufgabe eigentlich immer zu teuer.
Und wie ich geschrieben habe, wird es ein Mix aus Reib- und Formschluß sein, was am Ende dabei rauskommt. Ein Anlagenwechsel, was ja Spiel im Antriebstrang bedeutet, macht ja gerade im "Niemandsland", wo man ganz zart mit dem Gas spielt, das Leben schwer. Insofern wäre mein Ziel als Konstrukteur immer, möglichst jedes unnötige Spiel zu vermeiden. Nicht umsonst gibt es geteilte Zahräder, die gegeneinander verspannt sind.
Quintessenz: soll jeder machen, wie er mag. Wir sind ja alle groß, zum Teil sogar erwachsen. 120 Nm sind keinesfalls zuviel, funktioniert bei mir prima, hat weder Schaden am Ritzel noch am Gewinde hervorgerufen.

Diese Konstruktion von Honda an den RFVC Motoren ,muß man leider zugeben ,ist eine Fehlkonstruktion.Noch dazu bei einer Enduro .

Merkwürdig,
bei allen XT 600 ist das auch so
und bei allen Transalp und Africa Twins( ok, die sind für ihre Anfälligkeit ja bekannt )
Kawasaki hat das auch an fast allen älteren Z, KLR und KLE Modellen so
Suzuki DR 650.

Alles keine Fachleute schätze ich mal.

Wir sind alle im selben Team...Schön auf euren Puls achten.

Feldweg-Streuner schrieb: Merkwürdig,
bei allen XT 600 ist das auch so

Bei der R1 gibt YAMAHA übrigens 100 Nm für die Ritzelmmutter an - gleiches Haus, zwei Lösungen.

Es gibt nie nur eine Lösung...es wäre interessant zu wissen, welche Vorteile man hier nutzen bzw. Nachteile dort vermeiden wollte.....
Ich schau mal, ob ich was dazu finde......

grandpa schrieb:

Feldweg-Streuner schrieb: Merkwürdig,
bei allen XT 600 ist das auch so

Bei der R1 gibt YAMAHA übrigens 100 Nm für die Ritzelmmutter an - gleiches Haus, zwei Lösungen.

Hinterachse bekommt 190 Nm..... mir schaudert´s jedesmal wenn Ich das machen soll.....

Hallo

Hab das noch einmal genauer angeschaut.

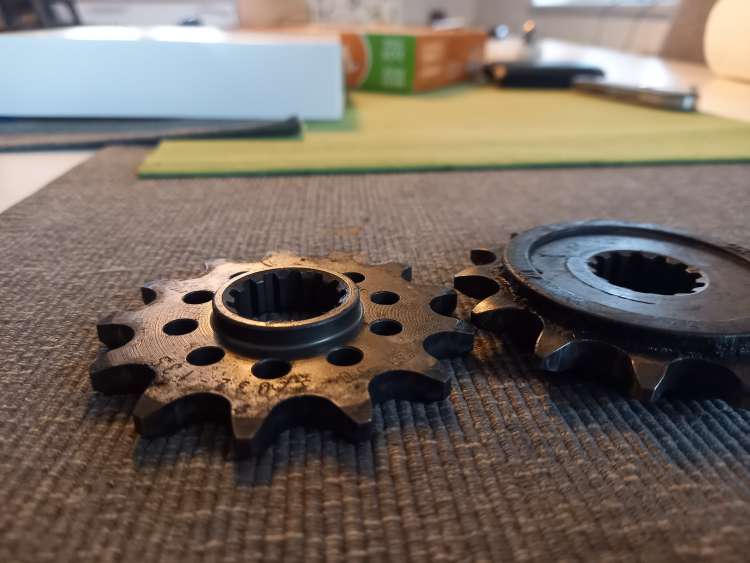

Das und die beiden Rizel. Mit dem Dämpferring ist original. Man sieht das 13er ist asymetrisch

Die Mutter hat eine Vertiefung damit sie das Sicherungsblech und damit das Ritzel pressen kann.

Ich habe diverse Messungen vorgenommen um zu kontrollieren ob ich die Mutter auf die Verzahnung der Welle Presse oder auf das Sicherungsblech.

Fazit. Auch wenn das 13er Ritzel asymmetrisch ausschaut ist es in der Mitte gleich Dick wie original, denn die Welle steht gleich viel über die Mutter hinaus. Ohne Ritzel steht die Welle um 0,3mm weiter raus ergo habe ich eine Pressung auf das Ritzel.

Sorry das mit den Bildern funktioniert nicht
